管路漏气造成的氢气发生器工作状态异常

日前，在使用氢气发生器时，发现开启半个小时后，氢气发生器流量输出显示数仍然为大流量（320ml/Min）,输出压力达不到预设值（0.4MPa）。

一般情况下，氢气发生器打开后（5-10）min即可达到正常的工作输出状态；长期持续的显示大输出流量（或者超出实际使用量较多），输出压力达不到预设值的原因主要有以下几种：

（1）氢气发生器本身漏气：主要指的是氢气发生器的过滤装置有松动等；

（2）氢气发生器的电解池反漏；

（3）氢气发生器的输出管路（即与气相色谱仪器的连接管路）漏气等；

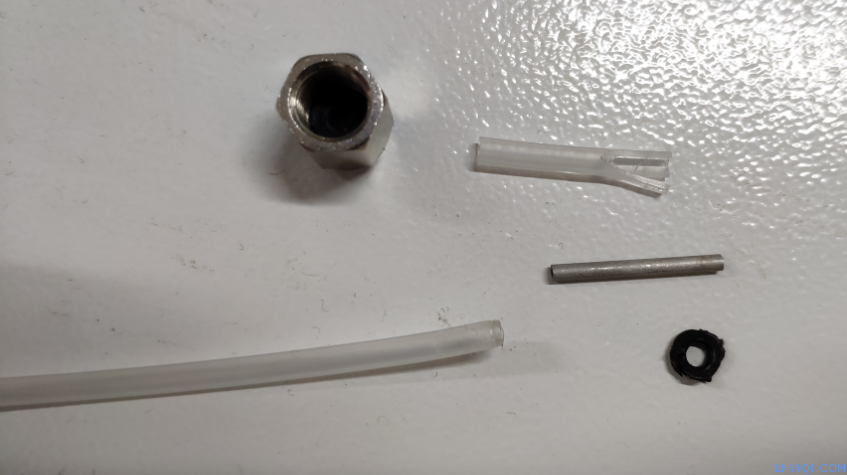

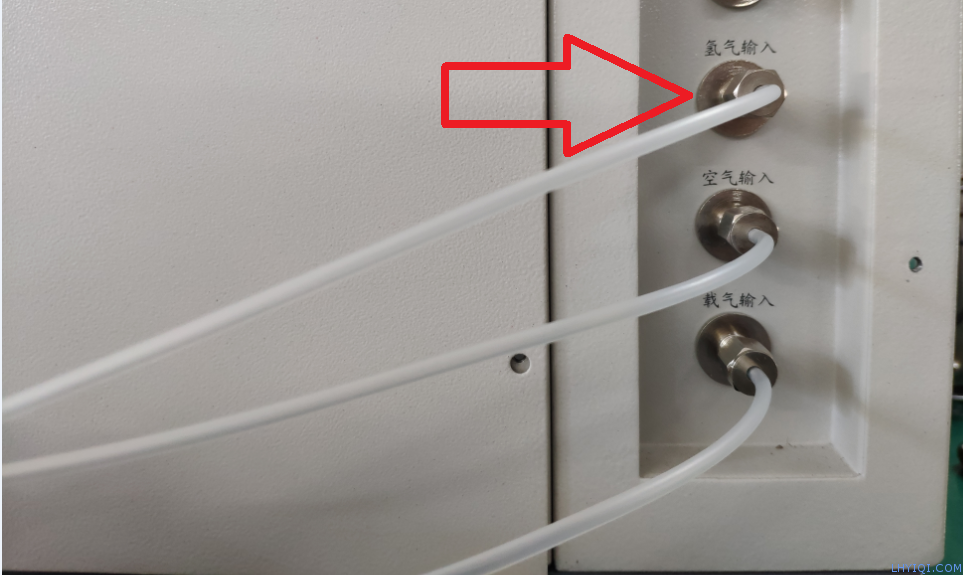

介于该氢气发生器较新且日常使用较为规范，初步怀疑是氢气发生器的输出管路（与气相色谱仪器的连接管路）漏气，因此对相关管路进行检漏。经过检查发现是气相色谱仪器后部的氢气输入连接处漏气（下图），原因是用以连接的聚四氟乙烯管路老化破裂：

将管路和密封O型圈更换之后，氢气发生器工作正常。

关于管路的更多内容……

1） 在使用气相色谱仪器及相关附件，如钢瓶、氢气发生器和空气发生器时，应当注意到连接管路的检漏。常见的检漏方式是使用皂沫（不推荐，将洗衣粉置于水中搅拌产生泡沫）涂抹于管路连接处，观察是否有气泡产生。如果有则说明漏气。检漏完毕后应当即使擦去残留的皂沫。

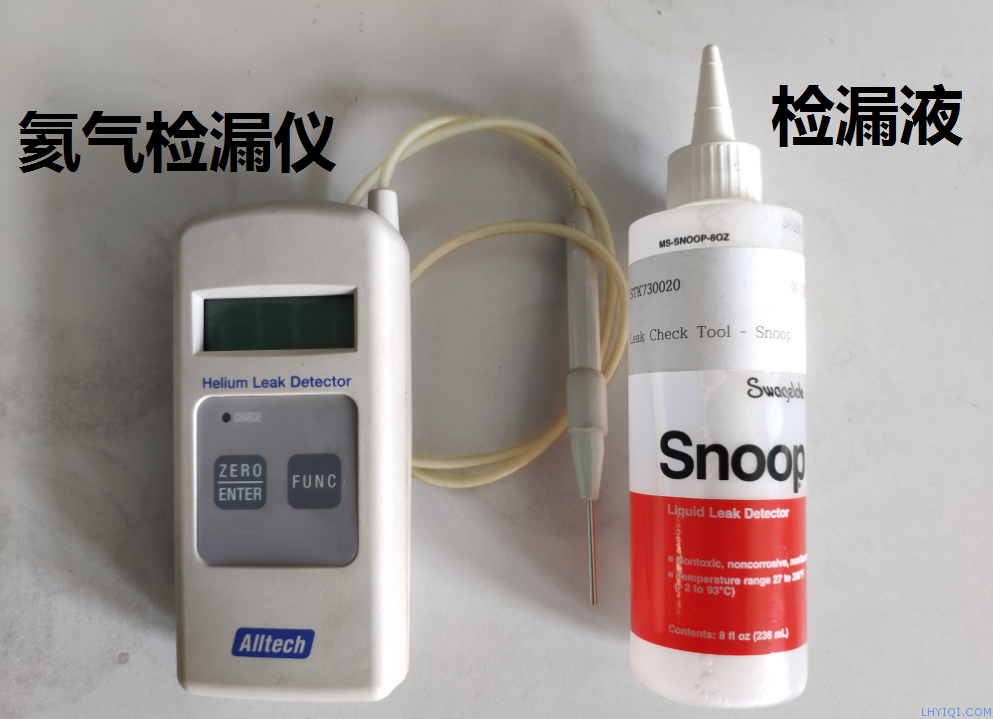

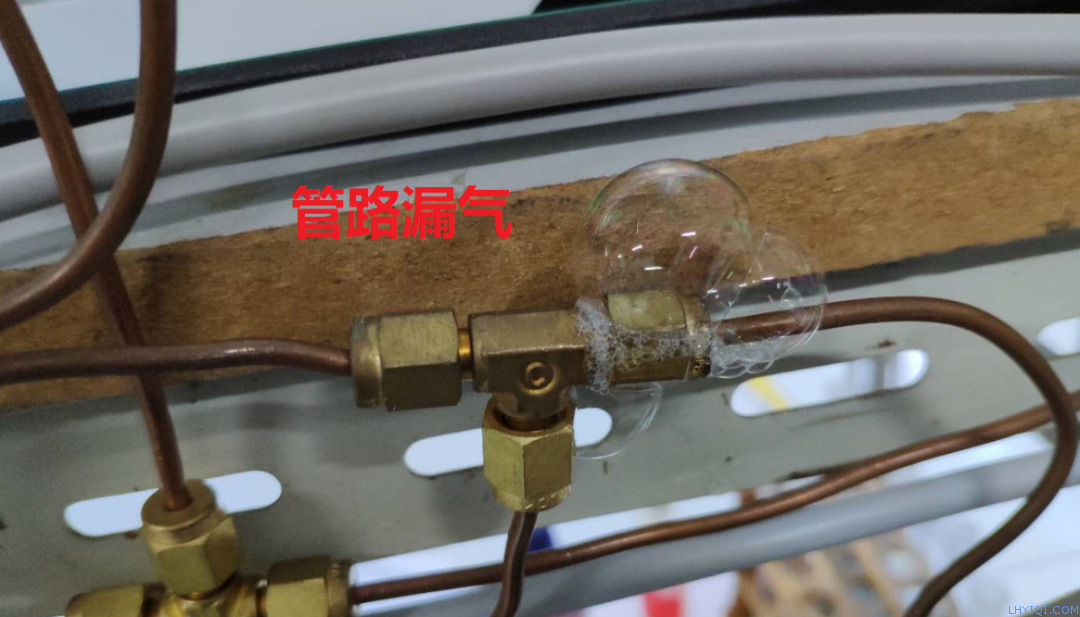

推荐的检漏方式是使用检漏仪或者检漏液，下图为使用检漏液检查漏气的示意：

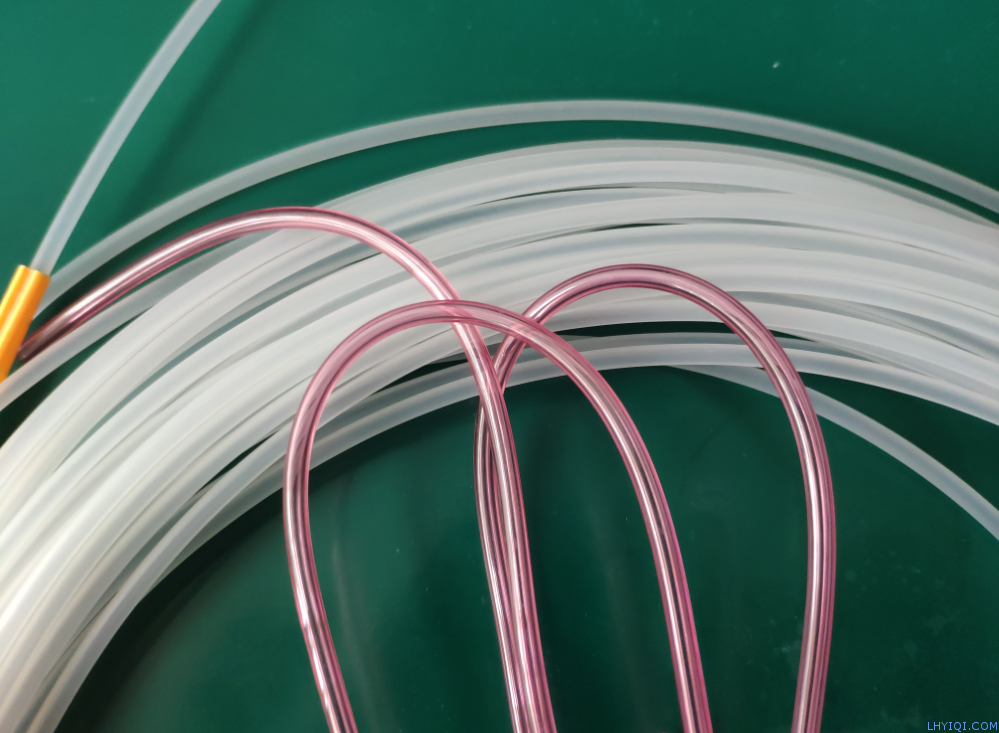

2） 气相色谱中的管路常见的材质有紫铜、不锈钢和聚四氟乙烯管路；国内仪器厂家常使用聚四氟乙烯管路；使用聚四氟乙烯管路应当从合格的供应商处选购，避免管路洁净度不够造成气路污染，从而产生鬼峰或者引起噪声大等问题；同时，选用聚四氟乙烯管路尽可能选择柔性较大的，避免管路连接使用时因为过度弯折、螺帽过度旋紧造成管路损坏和漏气等问题。

同时还应当定期更换聚四氟乙烯管路及密封O型圈等，避免由室外气源通过该类型管路将气体引入室内仪器时，管路在环境中被风吹雨淋、暴晒等造成老化、破裂问题。

文章来源：VX 气相色谱分析
